Willkommen zu unserer offiziellen Unboxing- und Aufbauanleitung für das Raspberry Pi 5 PCIe M.2 NVMe Starter-Kit von db-tronic. In diesem Ratgeber und dem begleiteten Video zeigen wir dir Schritt für Schritt, wie du dein Starter-Set auspackst, den Active Cooler montierst, das NVMe-Shield anschließt und deinen Raspberry Pi 5 für Höchstgeschwindigkeit einrichtest.

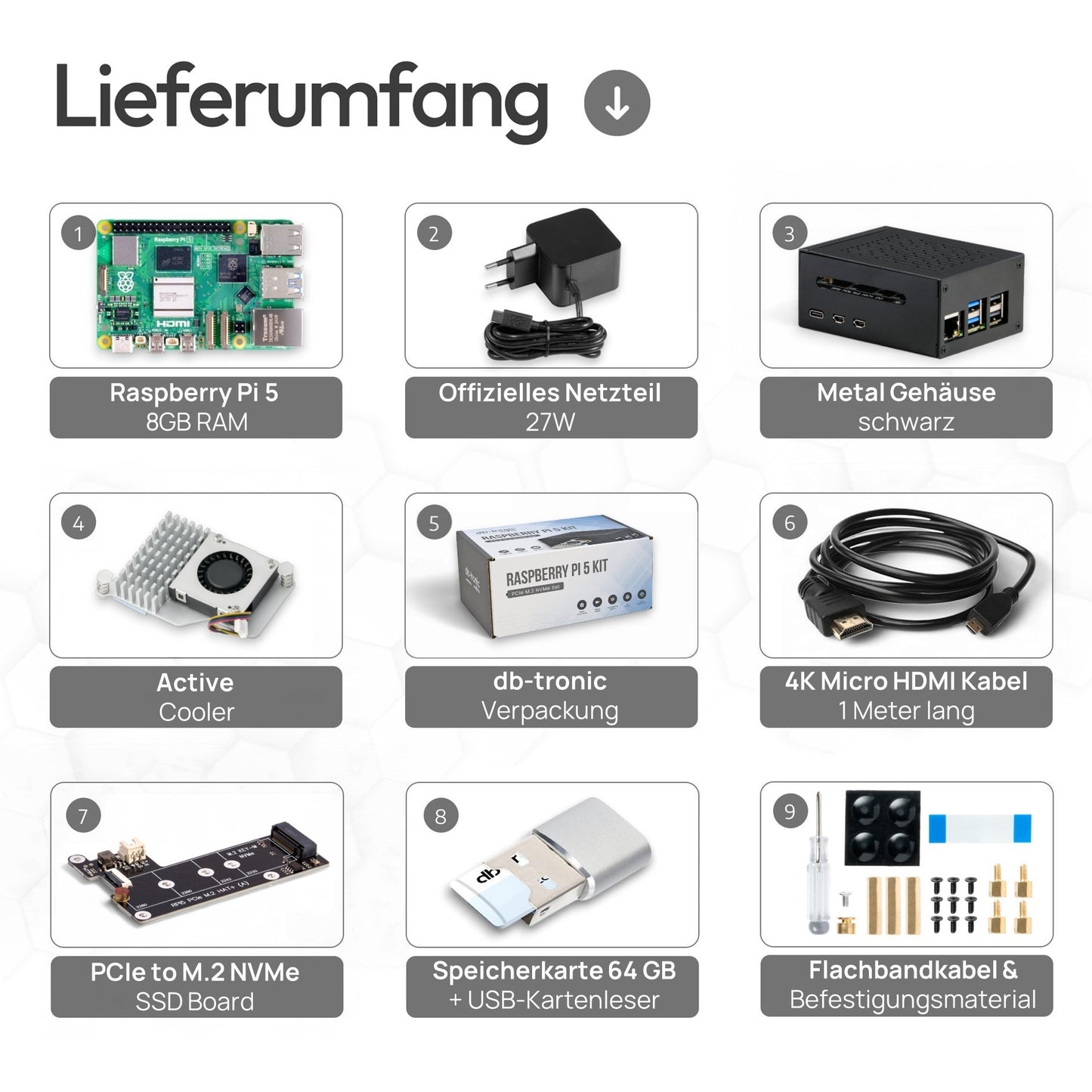

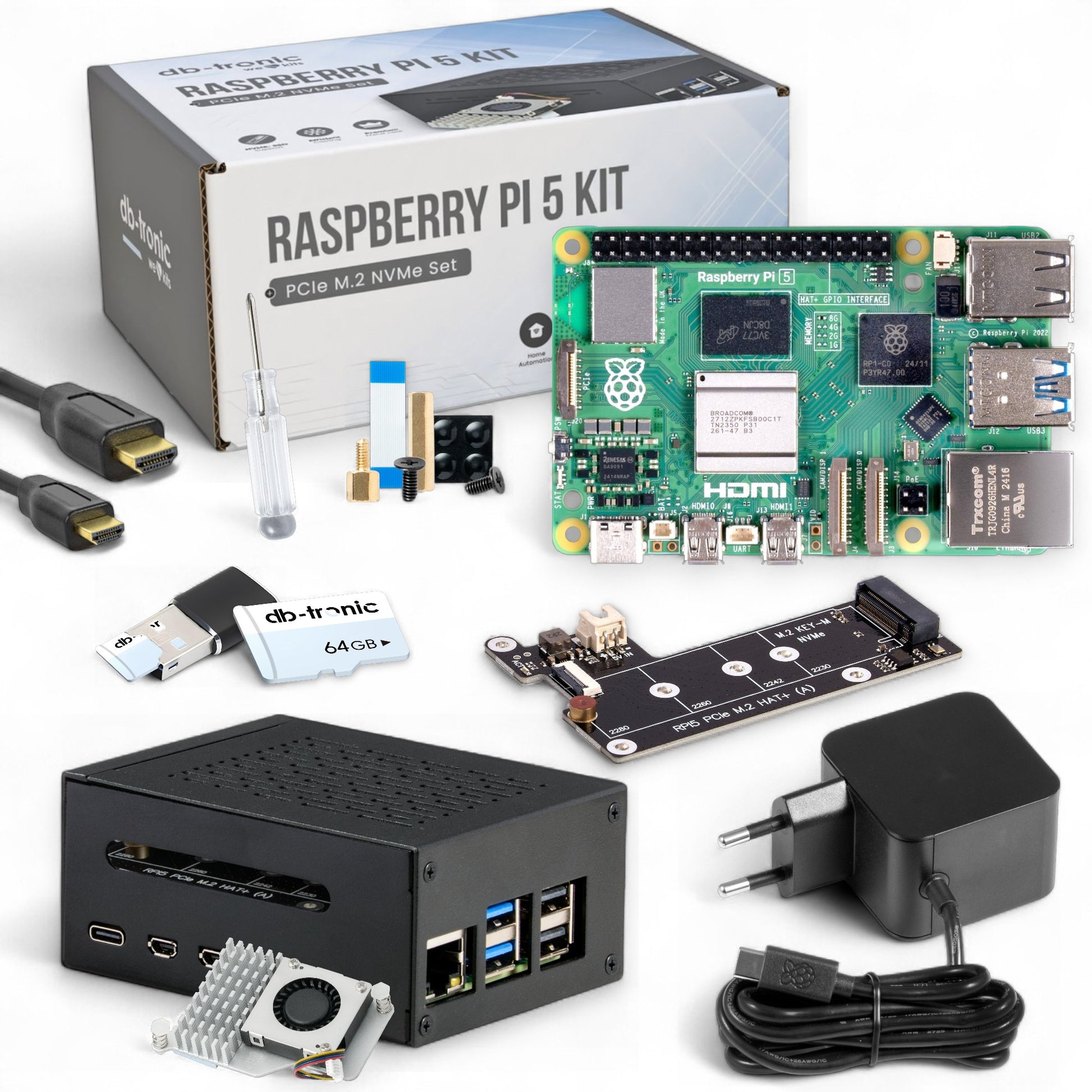

Im Paket finden wir das Herzstück, den Raspberry Pi 5 (hier in der Version mit 8GB RAM). Dazu gibt es das offizielle 27W USB-C Netzteil, ein hochwertiges Airflow Gehäuse mit integriertem aktivem Kühler, das PCIe-zu-M.2-NVMe-Adapter-Board, eine 64GB Micro-SD-Karte für das Betriebssystem und ein 4K-fähiges Micro-HDMI-Kabel.

Zuerst bereiten wir den Raspberry Pi 5 vor. Da der Pi 5 unter Last ordentlich Rechenpower liefert, ist die Kühlung essenziell. Wir nehmen den Active Cooler (aktiven Kühler) und setzen ihn auf die markierten Stellen auf dem Board. Achtet darauf, dass die Pins fest einrasten und der Lüfter-Anschluss korrekt mit dem JST-Stecker auf dem Raspberry Pi verbunden ist.

Jetzt kommen wir zum Highlight: dem PCIe M.2 NVMe Adapter. Dieser ermöglicht es uns, eine superschnelle SSD anstelle einer SD-Karte als Hauptspeicher zu nutzen. Wir verbinden das Flachbandkabel vorsichtig mit dem PCIe-Port des Raspberry Pi 5. Danach wird das Adapter-Board mit den mitgelieferten Abstandshaltern über dem Pi fixiert. Nun könnt ihr eure M.2 NVMe SSD in den Slot schieben und mit der kleinen Schraube sichern.

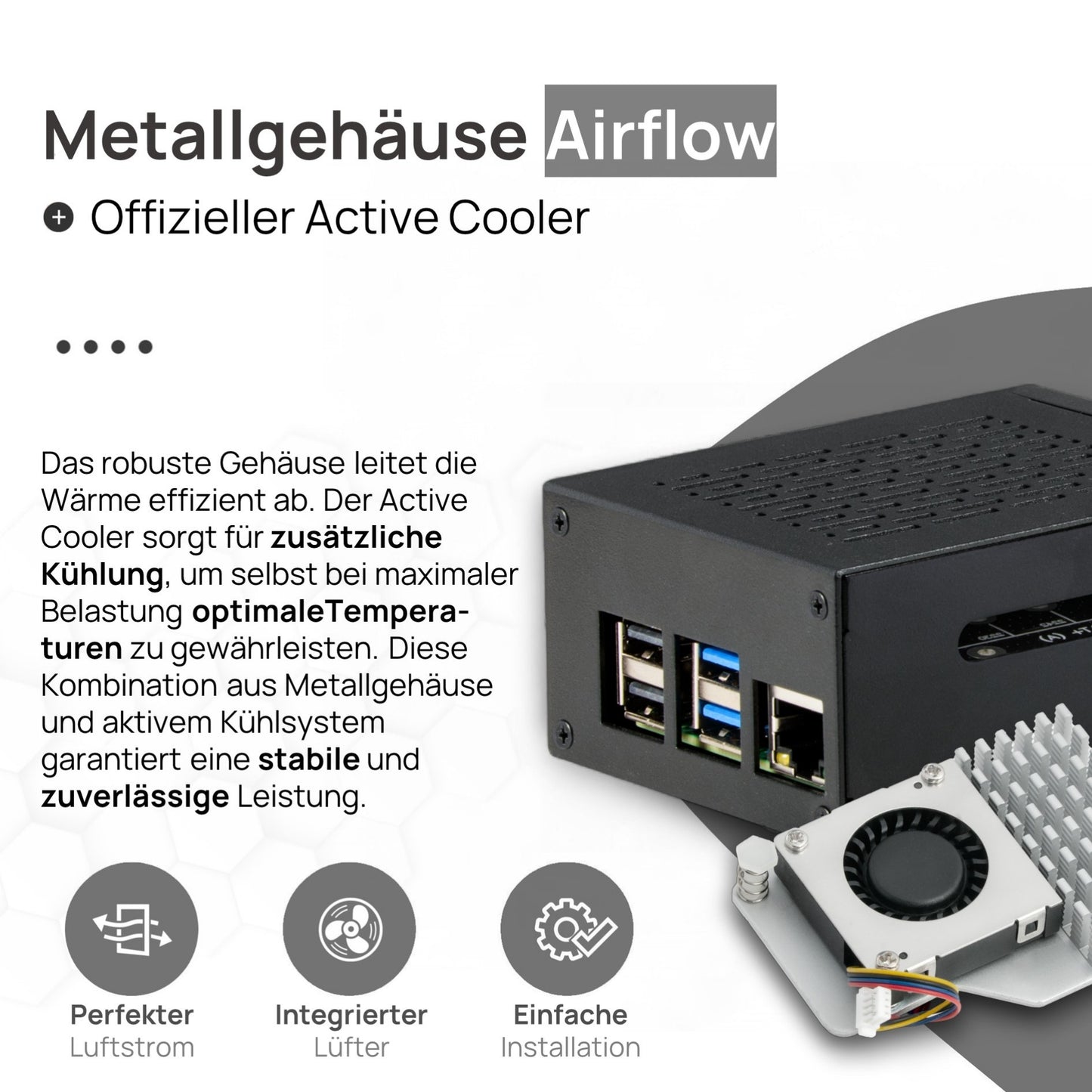

Sobald die Elektronik sitzt, setzen wir das gesamte Modul in das robuste Aluminiumgehäuse ein. Das Gehäuse schützt die Hardware nicht nur, sondern fungiert durch das Material zusätzlich als passiver Kühlkörper. Wir verschrauben die Unterseite und stellen sicher, dass alle Anschlüsse – wie USB 3.0, Ethernet und die beiden Micro-HDMI-Ports – perfekt zugänglich sind.

Zum Schluss stecken wir die Micro-SD-Karte ein (auf der ihr euer bevorzugtes Betriebssystem wie Raspberry Pi OS installieren könnt) und schließen das 27W Netzteil an. Über die Micro-HDMI-Kabel könnt ihr nun bis zu zwei 4K-Monitore verbinden.

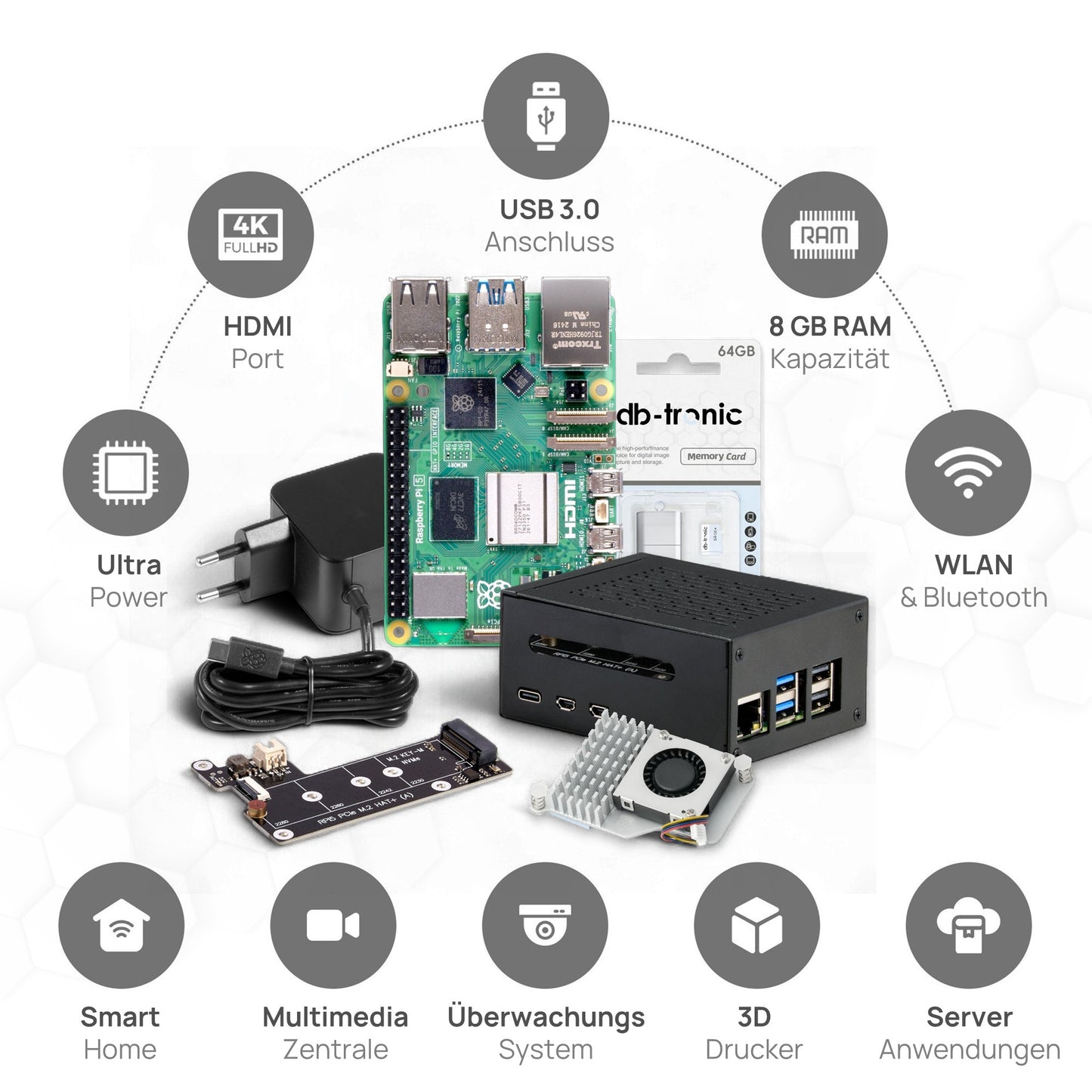

Um die volle Geschwindigkeit der NVMe SSD zu nutzen, müssen wir in der Konfiguration noch den PCIe-Gen-3-Modus aktivieren. Das Set ist nun bereit für eure Projekte – egal ob als Mediencenter, Server oder Desktop-Ersatz.

Das war’s mit unserem Aufbauvideo zum Raspberry Pi 5 NVMe Starter-Kit. Alle gezeigten Komponenten findet ihr direkt bei uns im Onlineshop auf db-tronic.de. Bei Fragen schreibt uns gerne eine E-Mail oder kontaktiert unseren Support. Viel Spaß beim Basteln!
